Подсветка бардачка

Убейте меня - не пойму, что вы там в бардачке по ночам лихорадочно ищете? Изделие №2 что ли?

КОТ:

У меня бардачок - аналог женской сумочки (у меня там всё)

У меня бардачек в багажнике (у меня там все), а там к счастью Свет Есть!!!

Делал сам. Спасибо Oleg1777 за отчёт. Вместо диодной матрицы использовалась диодная лента, длиной 20см.
ЗЫ: Особенно актуально перед зимой устанавливать - еще тепло и скоро будет тёмного времени суток гораздо больше.
это до установки, невидно них..чего!

после установки видно всё!

Syanich, Отлично! )))
Правда черный квадрат Малевича "до установки" можно было бы и не выкладывать
ЗЫ - Поаккуратней с Новопасситом за рулем - он притупляет внимание и снижает скорость реакции!!!

Спасибо))
ЕСли присмотрется в этот квардат Сяныча, то можно заметить, что там бардачок открыт)
Без него, я бы давно инфарктов понахватал с моей работой )) А с ним на всё пох)))

Ну все щас понесется флуд, автор квадрата отредактируй свое фото!

извиняюсь за свое не техническое образование и не знание электротехники. Такой вопрос: плюс берется от розетки, которая рядом с прикуривателем, а минус откуда? с концевика? или концевик просто включатель/выключатель эл. цепи? на концевик откуда минус подается?

mikefreelance:

извиняюсь за свое не техническое образование и не знание электротехники. Такой вопрос: плюс берется от розетки, которая рядом с прикуривателем, а минус откуда? с концевика? или концевик просто включатель/выключатель эл. цепи? на концевик откуда минус подается?

"минус" это корпус машины весь, вернее металлическая ее часть.

Oleg1777:

Для концевика нашлось отличное уже подготовленное местечко за бардачком с правой стороны. Его видно на фотке.

а концевик на эту пластину ты как приспособил? просверлил в этой металлической пласнинке отверстие под концевик?

Фото не загружается :(

Maibah:

Фото не загружается :(

выложи на radikal.ru

mikefreelance:

а концевик на эту пластину ты как приспособил? просверлил в этой металлической пласнинке отверстие под концевик?

Там и отверстие уже есть, ничего сверлить не надо!

mikefreelance:

извиняюсь за свое не техническое образование и не знание электротехники. Такой вопрос: плюс берется от розетки, которая рядом с прикуривателем, а минус откуда? с концевика? или концевик просто включатель/выключатель эл. цепи? на концевик откуда минус подается?

Концевик - кнопка без фиксации, которая в нормальном положении замыкает, а в нажатом положении размыкает цепь. У кнопки ессно два контакта: один - под клемму, второй - непосредственно корпус кнопки. А поскольку концевик крепится к металлу авто (к массе, а масса в нашем авто это "минус"), то и размыкать-замыкать соответственно будет этот самый "минус".

Вот схемку накидал... для тех кто вообще не понимает что здесь происходит... Вспомнился первый класс школы, когда сами фонарики из квадратной батарейки с лампочкой мастерили... Да-да, в моем детстве светодиодов, лазерных указок и огромного количества магазинов с кучей всякого барахла и в помине не было )))

Oleg1777:

ам и отверстие уже есть, ничего сверлить не надо!

странно - у меня эта пластинка без отверстия. Щас еще раз залезу с распечатанной фото и посмотрю

Oleg1777:

Там и отверстие уже есть, ничего сверлить не надо!

а у меня в твоей пустом ответстии установлено небольшая черная коробочка - какой-то аппарат :). Комплектация фамили

Просверлил отверстие под концевик чуть ниже. Там есть еще одна метал. пластинка у меня

Oleg1777:

Плюс пока взял от розетки рядом с прикуривателем, это снизу бороды. Отворачиваем и вынимаем клипсу с тоннеля в области ног пассажира. Отгибаем тоннель. Снимаем разъем с розетки. Присоединяемся к плюсовому синему проводу. Вертаем все обратно.

а можно фото пошаговые?

mikefreelance, Фотки пошаговые сделать уже не получится, т.к. подсветка уже давно сделана, а фотки все что были здесь же выложены.
А ломать и заново ее делать как-то не катит )))
Насчет отверстия и коробочки я примерно так и предполагал, что не зря там эта пластинка болтается, что в максимальной комплектации вероятно она используется как-то. У меня-то у самого комфорт. Что там у тебя за коробочка - понятия не имею, мне и самому было бы интересно узнать. Кстати, может это сигналка или датчик от нее? Ну это предположения.
Как выяснишь что за коробочка - отпиши, интересно очень!

Oleg1777, а фото светодиодной матрицы у тебя осталось? или в инете картинку покажи как примерно выглядит твоя светодиодная матрица

что-то типа такого?
http://www.ruslight.ru/index.php?id=52&shgroup=40&ntovar=359&subps=0&zname=&zcost=&zart=&zfirm=&order=

только тут аж 10 модулей по 4 светодиода

Прошу прощения за данный вопрос, но где эта "розетка", с которой берется синий "плюс"? Можно ли (если не трудно) поподробнее описать, как и что открутить/снять и какая методика подключения провода к ?контактам? розетки?
Заранее спасибо.

mikefreelance,
Вот такие матрицы - http://sho-me.ru/cat.php?cat=29
Dmitrius,
Розетка на 12 Вольт там же где и прикуриватель - в нише под бородой (центральная консоль). Как разбирать я уже писал чуть выше. Там делов на 30 минут с перекурами.

Oleg1777:

Сделал таки! Надоело в потемках лазать! Бардачок снимается легче не бывает. Открываем, откручиваем изнутри бардачка два круглых пластмассовых барашка ограничителя. Сдергиваем бардачок с петель на себя и вверх. Для концевика нашлось отличное уже подготовленное местечко за бардачком с правой стороны. Его видно на фотке. Подойет практически любой концевик из автозапчастей за 10 рублей. Единственное он должен быть достаточно длинным, см 4-5. Поскольку площадка металлическая, значит размыкать будем массу. В качестве светильника взял на авторынке матрицу на 9 светодиодов, можно было бы и меньше, но не нашел. Сначала хотел плафон приколхозить, но ничего путного не нашел. С матрицей все оказалось очень просто. Во-первых для нее нашлось отличное местечко в области замка ровная площадка как раз для двустороннего скотча которым матрица комплектуется. Во-вторых матрица сделана с разъемом и если она сгорит, заменить ее совершенно не составит труда за пару минут. Плюс пока взял от розетки рядом с прикуривателем, это снизу бороды. Отворачиваем и вынимаем клипсу с тоннеля в области ног пассажира. Отгибаем тоннель. Снимаем разъем с розетки. Присоединяемся к плюсовому синему проводу. Вертаем все обратно. Плюс идет сразу на матрицу, минус на матрицу идет с концевика. Изображение уменьшено. Щелкните, чтобы увидеть оригинал. Изображение уменьшено. Щелкните, чтобы увидеть оригинал. Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Скажи а пласмасса бороды не сломается,она хорошо гнётся,и легко ли подсоединится там наверно этот провод очень короткий?

СаняКурский:

зачет за доработку, но я морочится нестал поставил в верхние плафоны яркие диоды, и когда бордачек открыт, правый плафон пальцем щелкаю и все видно мне, мне хватает... диоды 300р раза в 3 ярче заводских...

А ты где такие диоды брал?И как они правильно называются,а то я заменил на диодные лампочки а они очень слабые оказались

Oleg1777:

Oleg1777:

Подойет практически любой концевик из автозапчастей за 10 рублей. Единственное он должен быть достаточно длинным, см 4-5.

Сделал все как Олег1777 а концевик замечательно подошел из магазина "Совокзапчасть" в виде болта около 6 см с 2 контрогайками по центру пластиковый шток размыкающий массу. Его подрегулировал замечательно. Встал как родной. Цена- 35 руб. Свет дает матрица на лентесамоклейке из 3 led 5 см. Запитал от + с мафона, вывел когда переставляли "голову" на 8769.

Lerich:

Oleg1777: Oleg1777: Подойет практически любой концевик из автозапчастей за 10 рублей. Единственное он должен быть достаточно длинным, см 4-5. Сделал все как Олег1777 а концевик замечательно подошел из магазина "Совокзапчасть" в виде болта около 6 см с 2 контрогайками по центру пластиковый шток размыкающий массу. Его подрегулировал замечательно. Встал как родной. Цена- 35 руб. Свет дает матрица на лентесамоклейке из 3 led 5 см. Запитал от + с мафона, вывел когда переставляли "голову" на 8769.

А я от розетки запитал!

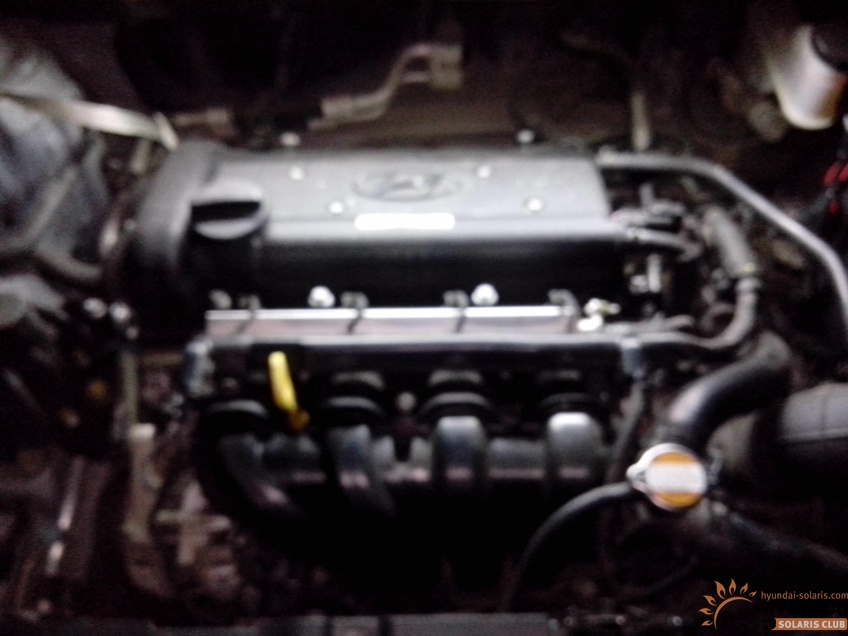

Вот такую подсветку моторного отсека
